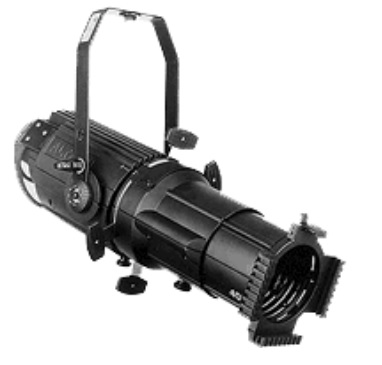

Ellipsoidal Reflector Spotlight – Đèn ERS chiếu phản xạ hình Elip

Đèn chiếu phản xạ hình elip kết hợp gương phản xạ hình elip thường với thấu kính một bước hoặc hai thấu kính lồi plano “từ bụng đến bụng”. Ở Mỹ, những thiết bị cố định này thường được gọi là “Lekos”, nhưng đó thực sự là tên thương mại của những chiếc ERS đó được sản xuất ban đầu bởi Century và sau đó là Strand. Ở Anh, chúng được gọi là profile spots.

Xem thêm:

Bởi vì tiêu điểm của hệ thống thấu kính nằm ngay trước khẩu độ (hoặc cửa khẩu), hình ảnh của bất cứ thứ gì đặt trong cửa khẩu sẽ được thấu kính chiếu lên. Bởi vì quang học đảo ngược hình ảnh được chiếu, nó sẽ có vẻ như bị lộn ngược và ngược lại. Hoặc có thể nó đã bị lộn ngược và quay ngược lại, và quang học sẽ lật ngược nó lên. Đó là do bạn quyết định.

ERSes thường có bốn cửa chớp đóng khung, được sử dụng để định hình chùm ánh sáng. Bởi vì hình ảnh được chiếu bị đảo ngược, đẩy cửa trập bên trái sẽ cắt phía bên phải của chùm tia, đẩy cửa trập trên cùng sẽ cắt phần dưới của chùm tia, v.v. Một mẫu được chèn vào cổng được gọi là “mẫu” hoặc “gobo”. Vì hình ảnh bị đảo ngược, gobos phải được đưa vào vật cố định theo hướng ngược và ngược.

ERSes hữu ích khi bạn muốn:

Một cạnh sắc nét,
Một vật cố định có thể bị che khuất khỏi khung cảnh,
Một vật cố định có thể chiếu một mẫu và / hoặc
Cường độ cao.

Các ERS thường có sẵn ở độ dài tiêu cự cố định, mặc dù có sẵn tính năng thu phóng. “Độ dài tiêu cự cố định” có nghĩa là bạn không thể thay đổi đáng kể kích thước của chùm tia ngoài việc di chuyển vật cố định gần hơn hoặc xa hơn, đóng cửa hoặc sử dụng gobo. ERS thường được mô tả theo một trong hai cách:

Bằng (các) ống kính được sử dụng trong vật cố định (“6×9”, “6×12”, v.v.), hoặc
Bằng góc trường gần đúng của chúng (40º, 19º, v.v.)

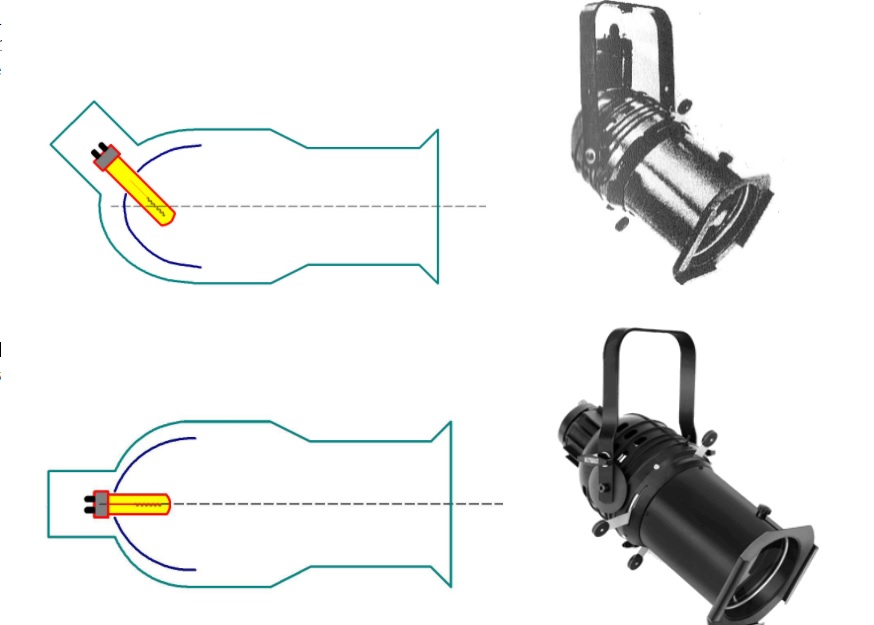

Các ERS đầu tiên có vỏ đèn được gắn ở góc 45 ° so với trục của gương phản xạ và ống kính. Vì điều này đặt đèn trên bán kính của tiêu điểm chính, các thiết bị cố định này được gọi là ERS xuyên tâm.

Các ERS hiện đại hơn có đèn trên trục của hệ thống quang học. Những đồ đạc này được gọi là đồ đạc hướng trục.

Nếu đèn của ERS không được căn chỉnh – không chính xác ở tiêu điểm chính của gương phản xạ – thì hiệu quả của vật cố định và độ đồng đều của trường sẽ bị suy giảm nghiêm trọng.
